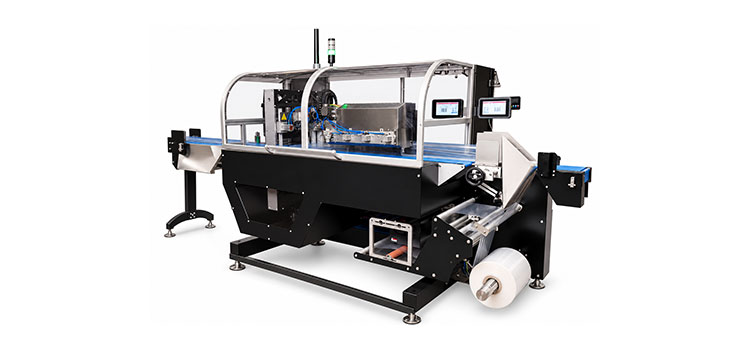

Флоу-пак FL540 с двухкамерным термоусадочным туннелем

Линия для упаковки профилей в термоусадочную полиэтиленовую плёнку, состоящая из упаковочной машины Flow Pack модели FL540, системы выгрузки продукции, двухкамерного термоусадочного туннеля и системы смены коробов. Включает устройства печати и этикетирования EIDOS, механизированную систему перемещения и удалённую техническую поддержку.

Основные характеристики:

Упаковочная машина Flow Pack PBB Box Motion Poly

• Консольная конструкция с текстурированным лакокрасочным покрытием RAL 9005, с подачей продукции справа и выходом слева в описанной конфигурации.
• Специальный подающий конвейер для синхронизации подачи продукции, длиной 2200 мм.
• Универсальный формующий туннель с ручной регулировкой и установочными метками.
• Конвейер под роликами шириной 200 мм, с сервоприводом.
• Узел продольной протяжки с ремнями, тефлонированным сварочным роликом и протяжкой посредством обрезиненных роликов или узких ремней.
• Подвижный узел TC с ходом 300 мм, управляемый сервоприводом.
• Узел смыкания TC с приводом от пневмоцилиндров, максимальным раскрытием 250 мм и сваркой посредством тефлонированной нагревательной планки с прижимом.
• Пневматический разжимной вал для рулона диаметром 76 мм, для плёнки шириной до 560 мм.
• Привод рулона с частотным преобразователем и обратной связью от подвижного ролика с потенциометром 0–10 В.
• Выходной конвейер шириной 200 мм с управлением от частотного преобразователя.
• Поворотная панель управления и защитные ограждения.

Печать и выгрузка продукции

• Принтер EIDOS.
• Сопряжение с системой выгрузки для управления аварийными остановками, сигналами тревоги и разрешающими сигналами.
• Система выгрузки продукции с функцией байпаса и пневмоцилиндром X-Z.

Термоусадочный туннель

• Двухкамерный туннель шириной 600 мм и высотой 400 мм.
• Два вентилятора с управлением от частотных преобразователей.
• Усиленные нагревательные элементы общей мощностью 24 кВт.
• Роликовый конвейер с покрытием роликов из силиконовой трубки и возможностью их вращения.
• Конвейер с полезной шириной 500 мм и управлением от частотного преобразователя.
• Терморегуляторы в обеих зонах для раздельной настройки эффекта термоусадки.
• Регулируемые заслонки для управления воздушным потоком.
• Теплоизоляция из двойного слоя каменной ваты.
• Предусмотренные комплектующие: Mitsubishi, Bonfiglioli и SMC.

Система смены коробов

• Напольный входной рольганг высотой 200 мм, размером 1000 × 2000 мм, с фотоэлектрическими датчиками.
• Выходной рольганг размером 1000 × 2000 мм.
• Ленточный конвейер на выходе из туннеля размером 200 × 1500 мм.
• Платформа с гильотинной заслонкой для одновременной выгрузки нескольких изделий.
• Пневматический отводчик X-Z.
• Приводной рольганг со встроенным подъёмником и регулировкой высоты от 200 до 800 мм.
• Этикетировочная система EIDOS для печати и нанесения этикеток на ходу.
• Толкатель для перемещения под углом 90°, установленный под рольгангом.
• Неприводной рольганг для накопления коробов размером 500 × 2000 мм, с фотоэлектрическим датчиком переполнения.

Техническая поддержка и подключение

• Удалённая техническая поддержка.
